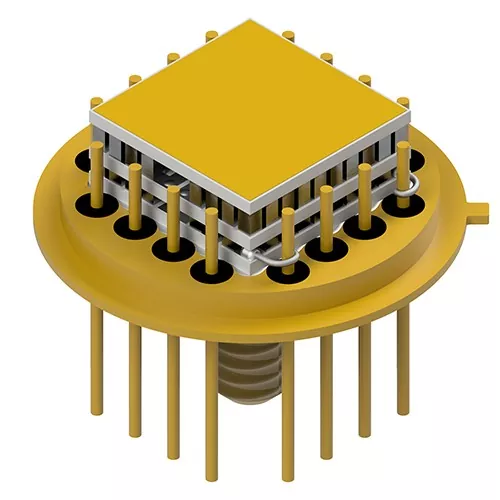

Zostavy s mikrotermoelektrickými chladičmisa stali kritickým riešením pre priemyselné odvetvia vyžadujúce kompaktné, presné a spoľahlivé riadenie teploty. Od infračervených detektorov a laserových systémov až po zdravotnícke zobrazovacie zariadenia a priemyselné senzory, tieto chladiace zostavy pomáhajú stabilizovať komponenty citlivé na teplotu a zároveň zlepšujú výkon systému a predlžujú prevádzkovú životnosť.
Tento článok vysvetľuje, ako fungujú mikrotermoelektrické chladiace zostavy, ich výhody, bežné priemyselné aplikácie, kľúčové aspekty dizajnu, výber materiálu, tepelné výzvy a budúce trendy vývoja. Poskytuje tiež praktické rady pre inžinierov, nákupcov OEM a systémových dizajnérov, ktorí hľadajú spoľahlivé riešenia tepelného manažmentu.
Zostavy s mikrotermoelektrickými chladičmi sú kompaktné systémy tepelného manažmentu určené na presné riadenie teploty vysoko citlivých elektronických a optických komponentov. Tieto zostavy zvyčajne integrujú mikro termoelektrické moduly, chladiče, senzory, materiály tepelného rozhrania a elektronické riadiace obvody do jedného kompaktného balenia.
Na rozdiel od bežných chladiacich systémov, ktoré sa spoliehajú na kompresory a chladivá, termoelektrické chladiče využívajú Peltierov jav na prenos tepla z jednej strany zariadenia na druhú, keď elektrický prúd preteká polovodičovými materiálmi.
Mikrotermoelektrické chladiace zostavy sú obzvlášť cenné v aplikáciách, kde:
Tieto systémy sú bežne integrované do infračervených senzorov, laserových diód, CCD kamier, biomedicínskych prístrojov, leteckých detektorov a optických komunikačných zariadení.
Hlavným princípom fungovania mikrotermoelektrických chladičov je termoelektrický efekt. Pri prechode jednosmerného prúdu cez polovodičové prechody sa teplo absorbuje na jednej strane a uvoľňuje sa na opačnej strane.
Studená strana ochladzuje cieľový komponent, zatiaľ čo horúca strana odvádza teplo cez chladič alebo rozdeľovač tepla.
| Komponent | Funkcia |
|---|---|
| Termoelektrický modul | Prenáša teplo pomocou elektrického prúdu |
| Chladič | Odvádza teplo z horúcej strany |
| Snímač teploty | Monitoruje teplotu systému |
| Obvod ovládača | Reguluje chladiaci výkon |
| Materiál tepelného rozhrania | Zlepšuje účinnosť prenosu tepla |
Pretože odozva chladenia je riadená elektricky, tieto zostavy môžu dosiahnuť extrémne presnú reguláciu teploty v zlomkoch stupňa Celzia.
Mikrotermoelektrické chladiace zostavy poskytujú viaceré výhody, ktoré tradičné metódy chladenia často nedokážu dosiahnuť.
Zostavy Micro TEC sú veľmi kompaktné, vďaka čomu sú vhodné pre prenosnú elektroniku, miniaturizované senzory a zariadenia s obmedzeným priestorom.
Tieto zostavy poskytujú vysoko stabilnú reguláciu teploty, ktorá je nevyhnutná pre presnosť detektora a optickú stabilitu.
Neprítomnosť kompresorov alebo mechanických komponentov znižuje vibrácie, hluk a požiadavky na údržbu.
Mikro termoelektrické systémy dokážu rýchlo upraviť teplotu na základe dynamických prevádzkových podmienok.
Medzi ďalšie výhody patrí zvýšená životnosť systému, nižšie náklady na údržbu, znížené riziko kontaminácie a spoľahlivá prevádzka v drsných podmienkach prostredia.
Zostavy s mikrotermoelektrickými chladičmi sú široko používané v odvetviach, ktoré závisia od tepelnej presnosti a stabilných prevádzkových podmienok.
| priemysel | Typické aplikácie |
|---|---|
| Lekárske vybavenie | PCR systémy, zobrazovacie detektory, biosenzory |
| Fotonika | Laserové diódy, optické transceivery |
| Obrana a letectvo | Infračervené zobrazovanie, systémy nočného videnia |
| Vedecký výskum | Presné detektory a analytické prístroje |
| Telekomunikácie | Moduly prenosu optických vlákien |
| Priemyselná automatizácia | Vysoko presné senzory a kontrolné systémy |
Rastúci dopyt po miniaturizovanej elektronike a pokročilých optických systémoch naďalej poháňa rýchle prijatie termoelektrických chladiacich zostáv na celom svete.
Vysokovýkonná termoelektrická chladiaca zostava kombinuje viaceré konštrukčne navrhnuté prvky do integrovaného riešenia.
Celkový návrh zostavy musí vyvážiť účinnosť chladenia, tepelný odpor, spotrebu elektrickej energie a fyzické obmedzenia veľkosti.
Starostlivá integrácia systému pomáha predchádzať tepelným únikom, kondenzácii a nestabilite výkonu.
Výber správnej mikrotermoelektrickej chladiacej zostavy vyžaduje vyhodnotenie viacerých tepelných a prevádzkových faktorov.
Inžinieri by mali starostlivo posúdiť:
Nesprávny výber môže viesť k nedostatočnému chladeniu, tepelnej nestabilite, poškodeniu kondenzáciou alebo nadmernej spotrebe energie.
Pre vysoko citlivé aplikácie detektorov, zostavy navrhnuté na mieru často poskytujú lepší výkon ako štandardné štandardné moduly, pretože optimalizujú tepelné cesty a minimalizujú mechanické namáhanie.
Hoci mikrotermoelektrické zostavy poskytujú výnimočnú presnosť, je potrebné vyriešiť niekoľko technických problémov.
Keď teploty klesnú pod úroveň okolitého rosného bodu, môže dôjsť ku kondenzácii vlhkosti a potenciálnemu poškodeniu citlivej elektroniky.
Efektívny odvod tepla z horúcej strany je kritický. Slabý odvod tepla znižuje účinnosť chladenia a môže prehrievať systém.
Opakované cykly zahrievania a chladenia môžu spôsobiť mechanické namáhanie v spájkovaných spojoch a polovodičových materiáloch.
Mikro termoelektrické chladiče nie sú vždy tak energeticky účinné ako systémy na báze kompresorov pre veľké chladiace záťaže. Správna optimalizácia systému je nevyhnutná.
Pokročilá tepelná simulácia a starostlivý návrh zostavy pomáhajú minimalizovať tieto riziká a zároveň zlepšujú dlhodobú spoľahlivosť.
Výber materiálu hrá hlavnú úlohu v účinnosti a trvanlivosti termoelektrických chladiacich zostáv.
| Materiál | Účel |
|---|---|
| Telurid bizmutu | Vysoká termoelektrická účinnosť |
| Nitrid hliníka | Vynikajúca tepelná vodivosť a izolácia |
| Meď | Efektívny prenos tepla |
| Keramické substráty | Elektrická izolácia a stabilita konštrukcie |
| Grafitové tepelné podložky | Zlepšené vedenie tepla na rozhraní |
Moderné materiálové inžinierstvo pokračuje v zlepšovaní účinnosti chladenia, schopnosti miniaturizácie a dlhodobej odolnosti.
| Funkcia | Mikro termoelektrické chladenie | Tradičné kompresorové chladenie |
|---|---|---|
| Hluk | Tichý | Prítomný mechanický hluk |
| Vibrácie | žiadne | Možné vibrácie |
| Veľkosť | Kompaktný | Väčšie systémy |
| Presnosť | Veľmi vysoká | Mierne |
| Údržba | Nízka | Vyššie |
| Chladivá | Nevyžaduje sa | Povinné |
Pre kompaktné, vysoko presné systémy poskytujú termoelektrické zostavy často vynikajúci výkon napriek o niečo nižšej účinnosti chladenia vo veľkom meradle.
Budúcnosť mikrotermoelektrických chladiacich zostáv je úzko spojená s pokrokom v miniaturizovanej elektronike, systémoch umelej inteligencie, leteckých prístrojoch a optických komunikačných technológiách novej generácie.
Medzi novovznikajúce trendy patria:
Ako sa presná elektronika neustále vyvíja, požiadavky na tepelnú stabilitu budú ešte náročnejšie, čím sa ďalej zvýši význam pokročilých mikrotermoelektrických zostáv.
áno. V závislosti od konštrukcie systému a tepelného zaťaženia môžu mnohé termoelektrické zostavy dosahovať teploty pod 0 °C.
áno. Keďže neobsahujú žiadne pohyblivé časti, často poskytujú vynikajúcu dlhodobú spoľahlivosť s minimálnou údržbou.
Medicínske zobrazovanie, letectvo, fotonika, telekomunikácie, priemyselná automatizácia a vedecké prístroje, všetky sa vo veľkej miere spoliehajú na presné termoelektrické chladenie.
Absolútne. Mnoho výrobcov poskytuje vlastné chladiace zostavy optimalizované pre špecifické tepelné zaťaženie, rozmery, podmienky prostredia a integračné požiadavky.
Výkon chladiča je mimoriadne dôležitý, pretože neefektívny odvod tepla môže dramaticky znížiť účinnosť chladenia a celkovú stabilitu systému.
Zostavy s mikrotermoelektrickými chladičmi sa stali nepostrádateľnou technológiou pre modernú presnú elektroniku a systémy tepelného manažmentu. Ich kompaktná konštrukcia, prevádzka bez vibrácií, presná regulácia teploty a dlhá prevádzková životnosť ich robí ideálnymi pre náročné aplikácie v mnohých priemyselných odvetviach.
Keďže technológia neustále napreduje smerom k vyššej hustote integrácie a vyššej tepelnej citlivosti, profesionálne skonštruované termoelektrické chladiace zostavy budú hrať ešte dôležitejšiu úlohu pri udržiavaní stability výkonu a spoľahlivosti zariadení.
Fuzhou X-Meritan Technology Co., Ltd.sa špecializuje na pokročilé mikrotermoelektrické chladiace riešenia navrhnuté pre vysokovýkonné detektorové systémy, optické zariadenia a priemyselné presné aplikácie. Vďaka rozsiahlym inžinierskym odborným znalostiam a prispôsobeným schopnostiam tepelného manažmentu spoločnosť pomáha globálnym zákazníkom dosiahnuť spoľahlivý a efektívny chladiaci výkon.
Kontaktujte násdnes diskutovať o prispôsobených zostavách s mikrotermoelektrickými chladičmi pre vaše detektory, optické systémy, lekárske vybavenie alebo priemyselné aplikácie.
