X-Meritan je profesionálny dodávateľ čínskych zostáv s mikrotermoelektrickými chladičmi. Môžeme nielen poskytovať vysoko spoľahlivé zostavy s mikrotermoelektrickými chladičmi od zákazníkov z celého sveta, ale aj poskytovať služby s pridanou hodnotou, používame našu kľúčovú výhodu technológie na montáž termoelektrických chladičov do akýchkoľvek štandardných alebo špeciálne navrhnutých obalov, ako sú TO-8, TO-39, BTF, BOX atď.
Zostavy s mikrotermoelektrickými chladičmi od X-Meritan predstavujú sofistikovanú integráciu mikrotepelného manažmentu a technológie presného balenia. Našu technológiu kľúčových výhod používame na montáž termoelektrických chladičov do štandardných alebo špeciálne navrhnutých krytov, vrátane termoelektrického chladenia pre laserové balíčky BTF, TO-8 a TO-39. Bezproblémovou integráciou modulov do kov-sklo alebo kovokeramických obalov poskytuje X-Meritan kritickú tepelnú stabilitu potrebnú pre vysokovýkonné laserové diódy, detektory a senzory používané v moderných telekomunikačných a snímacích aplikáciách.
Špecializujeme sa na integráciu Micro-TEC v balíkoch TO a iných krytoch s vysokou integritou, ktoré poskytujú pokročilé riešenia chladenia v pevnej fáze pre optoelektronické komponenty. Náš odborný tím zaisťuje, že každá jednotka spĺňa prísne normy spoľahlivosti a dodáva vysokovýkonné vlastné zostavy TEC v balíkoch BOX pre optoelektroniku globálnym priemyselným a leteckým partnerom priamo z našej špecializovanej továrne.
Presná montáž:Zostavy s mikrotermoelektrickými chladičmi sú starostlivo namontované na hlavice TO s rôznymi konfiguráciami kolíkov, aby vyhovovali špecifickým požiadavkám IR a XRF detektorov.
Podpora vysokovýkonného lasera:Zahŕňa špecializovanú montáž pre balíčky HHL a BTF, ktoré sú navrhnuté tak, aby zvládli vysoké tepelné zaťaženie spojené s vysokovýkonnými laserovými modulmi.
Technológia HTCC a LTCC:Využíva technológie metal-keramického balenia pre polia fotodetektorov, čím poskytuje robustné a tepelne efektívne prostredie pre zložité polovodičové zariadenia.
Spoločné vývojové balenie:Ponúka kolaboratívny vývojový proces od návrhu konceptu a výberu materiálu až po prototypovanie, čím zaisťuje, že konečná zostava spĺňa všetky technické špecifikácie.

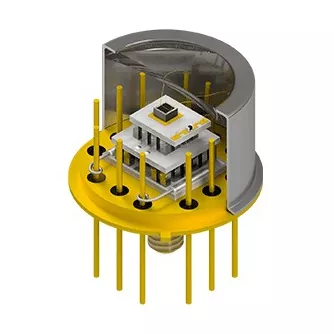

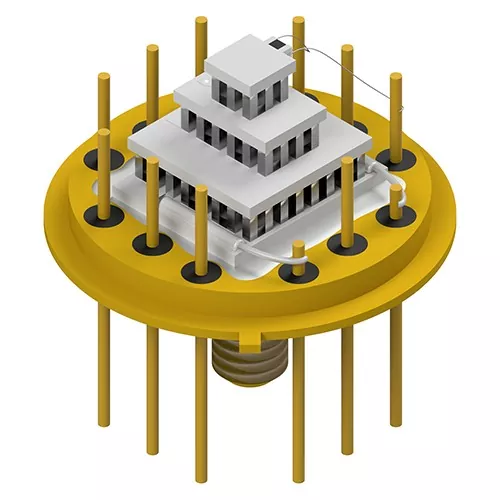

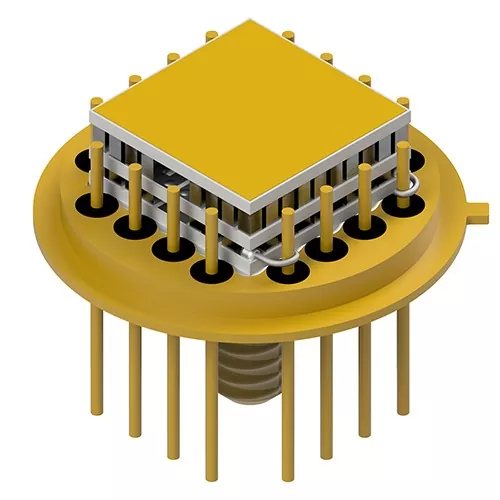

TO (tranzistor forma) je najbežnejšie používaná forma balenia pre telekomunikačné, infračervené, XRF a iné typy detektorov. Základným materiálom puzdra typu TO-13 je zvyčajne zliatina Kovar alebo poniklovaná oceľ. X-Meritan Company vyrába termočlánkové komponenty pre konektory TO s rôznymi kolíkmi. Kolíky týchto konektorov môžu byť v štandardnom (cylindrickom) tvare alebo v tvare s plochými koncami alebo hrotmi, aby sa zjednodušilo zváranie drôtom.
Ako je uvedené v tabuľke, vieme poskytnúť službu TO. Naša inštalačná služba je veľmi flexibilná. Máme veľmi spoľahlivých dodávateľov TO, ktorí môžu poskytnúť vysokokvalitné produkty. Montážou nám môžete zveriť aj službu TO.
|
Hlavička |
Materiály |
Špendlíky |
Aplikácie |
typ TEC |
|
Typ TO-8 |
Kovář |
6, 12 alebo 16 |
IR, XRF a iné typy detektorov |
|
|
TO-39 |
Kovář |
6, 8 alebo iné |
IR, XRF a iné typy detektorov |
Jedno až dve etapy |
|
TO-46 |
Kovář |
5 alebo 6 kolíkov |
VCSEL, miniatúrne snímače |
Singelové etapy |
|
TO-66 |
Kovář |
6 alebo 9 kolíkov |
IR, XRF a iné typy detektorov |
Jedno až štyri stupne |
|
TO-37 |
Kovář |
6 alebo 9 kolíkov |
IR, XRF a iné typy detektorov |
Jedno až dve etapy |
|
TO-13 |
Kovář |
6, 12 alebo 16 |
IR, XRF a iné typy detektorov |
Jedno až dve etapy |

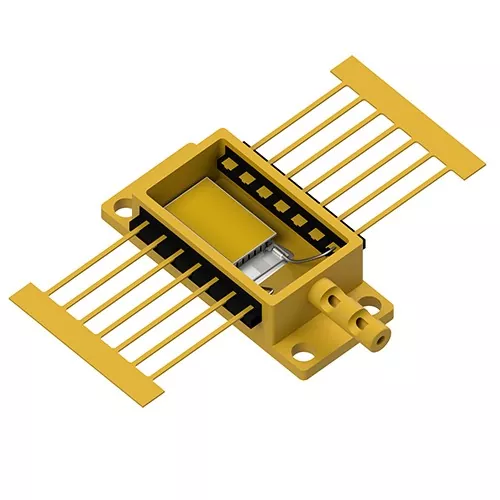

Okrem balenia typu TO vieme ponúknuť aj niektoré ďalšie komplexnejšie veľkorozmerné obalové produkty, ako sú HHL, BTF, PS-28, TOSA a HTCC<CC atď. Zákazníkom to poskytuje viac možností.
Medzi hlavné aplikácie týchto obalov patria laserové moduly, vysokovýkonné laserové moduly, detektory a senzory. TOSA je bežnejšia v oblasti telekomunikácií. Pre polia fotodetektorov sa používajú kovové keramické obaly typu HTCC a LTCC. X-Meritan má technológiu inštalácie termoelektrických modulov v štandardnom balení na zníženie tmavého šumu senzorových polí.
|
Hlavička |
Materiály |
Špendlíky |
Aplikácie |
|
HHL |
Kovar, oceľ, meď-molybdén |
vysokovýkonné laserové moduly |
|
|
BTF |
Kovar s medeno-volfrámovým základom |
14 kolíkov |
laserové moduly |
|
PS-28, |
poniklovaný a pozlátený Kovar |
28 kolíkov |
detektory a senzory |
|
TOSA |
Kovar s meď-volfrámom |
|
telekomunikácií |
|
HTCC a LTCC |
kovokeramické |
|
polia fotodetektorov. |
● Zostavy s mikrotermoelektrickými chladičmi
Toto riešenie ponúka presnú montáž mikromodulov do vysoko integrovaných obalov, ktoré zaisťujú optimálny tepelný kontakt a dlhodobú stabilitu citlivých komponentov.
● Rozsiahla kompatibilita balíkov
Podporuje širokú škálu štandardných hlavičiek vrátane balíkov TO-8, TO-39, BTF a BOX, vďaka čomu je všestranný pre rôzne optoelektronické aplikácie.
● Pokročilá integrácia materiálov
Používa Kovar, poniklované a pozlátené oceľové materiály na zabezpečenie vynikajúcej materiálovej kompatibility a vysokej vákuovej integrity v krytoch detektorov.
● Minimalizovaný tmavý šum
Poskytuje aktívne chladenie, ktoré účinne znižuje tmavý šum polí senzorov, čím sa výrazne zlepšuje pomer signálu k šumu v aplikáciách fotodetektorov.
● Flexibilné konfigurácie hlavičiek
Obsahuje prispôsobiteľné kolíky hlavičky vrátane štandardných valcových, sploštených koncov alebo tvarov klincov, ktoré zjednodušujú spájanie drôtov a integráciu do PCB špecifických pre zákazníka.
1. X-Meritan využíva desaťročie špecializovaných znalostí v termoelektrickom priemysle na poskytovanie vysoko spoľahlivých zostáv s mikrotermoelektrickými chladičmi.
2. Umožňuje úplne na mieru šité návrhy podľa požiadaviek zákazníka, čím zaisťuje riešenie aj tých najzložitejších výziev tepelného manažmentu.
3. Dodržiava prísne normy výkonu a spoľahlivosti, vďaka čomu sú naše produkty vhodné pre kritické scenáre leteckých a priemyselných elektronických aplikácií.
4. Kombinuje efektívnosť čínskej výroby so špičkovým inžinierstvom a poskytuje najlepší pomer ceny a výkonu pre profesionálne chladiace zostavy na celom svete.
