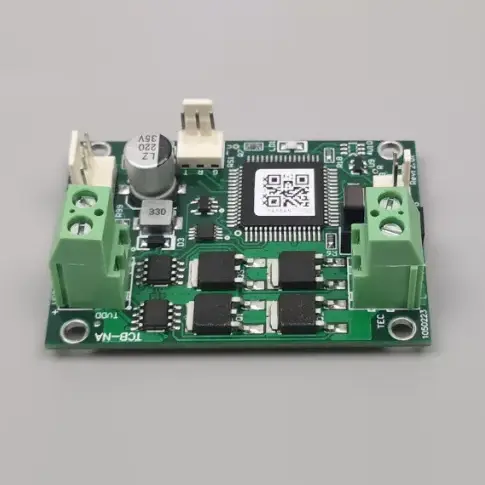

X-Meritan je profesionálny čínsky kvalitný regulátor teploty TCB-NA pre štandardné chladiče. High Precision TCB-NA Temperature Controller Board, navrhnutá pre vysoký nákladový výkon a spoľahlivosť, je ideálnym riešením pre stabilizáciu laserových diód a rôznych inteligentných domácich spotrebičov. Využitím našej etablovanej výrobnej expertízy v Číne poskytuje X-Meritan globálnym partnerom odolnú TCB-NA Semiconductor Cooler Board pre kontrolu teploty, ktorá vyvažuje funkčnú všestrannosť s dostupnou cenou.
Regulátor teploty TCB-NA pre štandardné chladiče vyrábaný spoločnosťou X-Meritan ako dodávateľom v Číne je všestranný modul tepelného manažmentu navrhnutý pre všeobecné priemyselné a komerčné požiadavky na chladenie. Tento regulátor teploty TCB-NA pre štandardné chladiče uľahčuje presnú reguláciu prostredníctvom obojsmernej riadiacej architektúry, ktorá umožňuje bezproblémové prechody medzi režimami vykurovania a chladenia. Spoločnosť X-Meritan ako dôveryhodný partner pre riešenia optimalizovala túto sériu tak, aby efektívne fungovala so štandardnými zdrojmi napájania a ponúka užívateľsky prívetivé sériové rozhranie ASCII, ktoré zaisťuje priamu integráciu do existujúcich hardvérových ekosystémov.
|
Parameter |
Špecifikácia |
|
Napájacie napätie dosky |
4,5–27 V (musí zodpovedať napätiu TEC) |
|
TEC napätie |
5V–27V (musí byť ≥ napájacie napätie) |
|
Prúd TEC |
0-10A |
|
Snímač teploty |
10K NTC (predvolená hodnota B: 3950; skutočná hodnota B je neobmedzená – ovplyvňuje iba absolútnu teplotu, nie presnosť riadenia) |
|
Presnosť regulácie teploty |
±0,1 °C |
|
Nastavte presnosť teploty |
±0,1 °C |
|
Rozsah merania teploty |
-30 °C až +147 °C |
|
Kontrolný rozsah teplôt |
-20 °C až +100 °C |
|
Predvolená teplota nastavená z výroby. |
25°C (prispôsobiteľné na požiadanie) |
|
Rozmery (D × Š × V) |
60 mm × 42 mm × 26,5 mm (22 mm nad doskou, 1,5 mm hrúbka PCB, kolíky ≤ 3 mm pod) |
Obojsmerný tepelný manažment
Podporuje režimy vykurovania aj chladenia s flexibilnou konfiguráciou parametrov TEC, vďaka čomu je prispôsobiteľný širokému rozsahu okolitých podmienok a cieľových teplôt.
Štandardizovaná sériová komunikácia
Nastavenia teploty a monitorovanie v reálnom čase sa jednoducho spravujú prostredníctvom štandardného protokolu ASCII, ktorý je kompatibilný s bežnými sériovými nástrojmi, ako je Windows HyperTerminal pre rýchle nasadenie.
Komplexné signálové rozhranie
Zahŕňa vyhradené výstupy pre alarmové signály a stav "pripravenosti" spolu s riadiacim vstupom pre vypnutie TEC, čím sa zvyšuje potenciál bezpečnosti a automatizácie celého systému.
Stabilná regulácia ON/OFF
Využíva osvedčenú metódu ovládania na zabezpečenie spoľahlivého udržiavania teploty a poskytuje konzistentné tepelné prostredie pre citlivé komponenty, ako sú laserové diódy a laboratórne vybavenie.
Vysoký pomer ceny a výkonu
Navrhnuté tak, aby poskytovali základné funkcie vysoko presného riadenia a zároveň zostali ekonomicky životaschopnou voľbou pre rozsiahle priemyselné aplikácie a výrobu inteligentných zariadení.
Regulátor teploty TCB-NA pre štandardné chladiče funguje pomocou priamej, ale efektívnej logiky ON/OFF riadenia prispôsobenej pre štandardné termoelektrické chladiče. Systém monitoruje teplotu prostredníctvom pripojeného snímača a porovnáva ju s užívateľom definovanou žiadanou hodnotou prostredníctvom interného procesora. Na základe tejto odchýlky riadi regulátor tok energie do TEC obojsmerným spôsobom, pričom obráti prúd na prepínanie medzi ohrevom a chladením podľa potreby. Zatiaľ čo tento model poskytuje robustnú stabilitu pre štandardné aplikácie, je navrhnutý s ohľadom na jednoduchosť a umožňuje, aby výstupné napätie nasledovalo priamo vstupné napájanie, aby sa maximalizovala dodávka energie do chladiacich prvkov.
Otázka: Aké sú kritické úvahy týkajúce sa napájacieho napätia pre TCB-NA?
Odpoveď: Na rozdiel od našej pokročilej série NE alebo NC nemá regulátor teploty TCB-NA pre štandardné chladiče vnútorné obmedzenie výstupného napätia. Preto sa musíte uistiť, že napájacie napätie je menšie alebo rovnaké ako menovité napätie vášho TEC, aby ste predišli preťaženiu komponentov.
Otázka: Ako ovplyvňuje TCB-NA stabilitu napájania systému?
Odpoveď: Spôsob spínania používaný týmto ovládačom môže zvýšiť zvlnenie pripojeného spínaného zdroja. Ak váš systém obsahuje ďalšie dosky citlivé na elektromagnetické rušenie, odporúčame napájať TCB-NA samostatne, aby sa zachovala integrita údajov a stabilita dosky.
Otázka: Kedy by som si mal vybrať model TCB-NA pred modelom TCB-NE?
Odpoveď: Regulátor teploty TCB-NA pre štandardné chladiče je ideálny pre aplikácie, kde sú prioritami nákladová efektívnosť a štandardná presnosť. Ak váš projekt vyžaduje maximálnu energetickú účinnosť alebo oveľa vyššie teplotné rozlíšenie, odporúčame vám upgradovať na sériu TCB-NE.
1. Na rozdiel od mnohých distribútorov, X-Meritan prevádzkuje svoju vlastnú továreň v Číne, čo nám umožňuje udržiavať priamy dohľad nad celým výrobným procesom – od montáže PCB až po konečnú kalibráciu každej jednotky TCB-NA.
2. Vďaka viac ako skúseným skúsenostiam v sektore tepelného manažmentu sme optimalizovali naše ovládače na základe reálnej spätnej väzby z odvetvia laserových diód a medicínskych prístrojov, čím sme zabezpečili hardvérový dizajn, ktorý uprednostňuje dlhodobú životnosť.
3. Keď s nami konzultujete, hovoríte priamo s inžiniermi, ktorí navrhujú hardvér. Poskytujeme presné technické pokyny na riadenie zvlnenia napájania a prispôsobenie napätia, aby sa zabránilo riziku preťaženia TEC.
4. Riadením profesionálneho zámorského logistického tímu a udržiavaním stálych zásob štandardných komponentov efektívne skracujeme cykly obstarávania a ponúkame konkurencieschopnejšie ceny ako tradiční medzinárodní predajcovia.
5. Naše produkty sa vyrábajú podľa prísnych priemyselných noriem, ktoré zaisťujú, že regulátor teploty TCB-NA pre štandardné chladiče dôsledne spĺňa požiadavky na elektromagnetickú kompatibilitu (EMC) potrebné pre komplexnú systémovú integráciu.
