Čo sú štvorstupňové termoelektrické chladiče a ako fungujú?

Štvorstupňové termoelektrické chladiče(TEC) predstavujú sofistikované riešenie pre presné chladenie v rôznych priemyselných odvetviach. Tento článok skúma ich pracovné princípy, výhody, aplikácie, metriky výkonu a stratégie riešenia problémov a poskytuje hĺbkovú príručku pre inžinierov, výskumníkov a technologických nadšencov, ktorí chcú optimalizovať riešenia tepelného manažmentu. Fuzhou X-Meritan Technology Co., Ltd. sa špecializuje na tieto pokročilé chladiace systémy a dodáva spoľahlivé a vysokovýkonné TEC na globálne trhy.

Obsah

• 1. Úvod do štvorstupňových termoelektrických chladičov
• 2. Pracovný princíp štvorstupňových TEC
• 3. Výhody oproti tradičným chladiacim systémom
• 4. Kľúčové aplikácie v rôznych odvetviach
• 5. Metriky výkonu a technické špecifikácie
• 6. Návrhové úvahy pre optimálny výkon
• 7. Tipy na inštaláciu a údržbu
• 8. Bežné problémy a odstraňovanie problémov
• 9. Často kladené otázky o štvorstupňových termoelektrických chladičoch
• 10. Záver a kontaktné informácie

1. Úvod do štvorstupňových termoelektrických chladičov

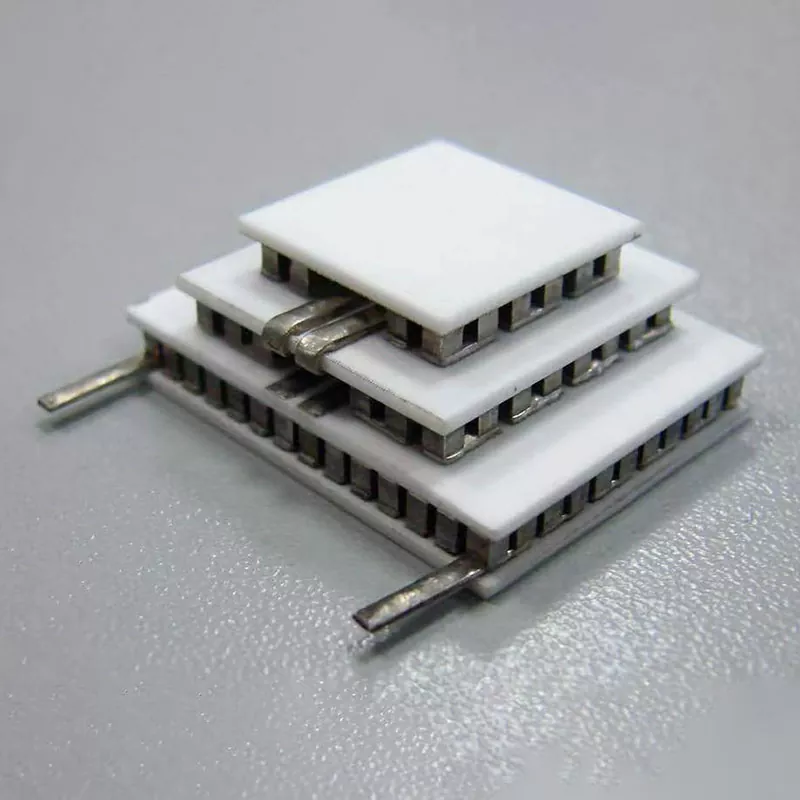

Termoelektrické chladiče, tiež známe ako Peltierove zariadenia, zmenili spôsob, akým sa dosahuje presné chladenie. Na rozdiel od bežných kompresorov využívajú TEC Peltierov efekt, kde elektrický prúd indukuje prenos tepla medzi dvoma stranami polovodičového spojenia. Štvorstupňový termoelektrický chladič umocňuje tento efekt naskladaním viacerých prvkov TEC, čím poskytuje vyšší teplotný rozdiel a vyššiu účinnosť.

Fuzhou X-Meritan Technology Co., Ltd. vyvinula pokročilé štvorstupňové TEC schopné udržiavať stabilné chladenie v extrémnych podmienkach, vďaka čomu sú ideálne pre citlivé prístroje, laboratórne vybavenie a elektronické zariadenia.

2. Pracovný princíp štvorstupňových TEC

Štvorstupňové TEC pozostávajú zo štyroch sekvenčných termoelektrických modulov. Každý stupeň absorbuje teplo z predchádzajúceho stupňa a prenáša ho do nasledujúceho, čím vytvára kaskádový efekt, ktorý môže dosiahnuť pokles teploty ďaleko za jednostupňové systémy.

• 1. fáza:Počiatočné chladenie cieľového povrchu.
• 2. fáza:Zvyšuje chladiaci účinok odstránením dodatočného tepla zo stupňa 1.
• 3. fáza:Ďalej znižuje teplotu pre presné aplikácie.
• 4. fáza:Dosahuje maximálny teplotný rozdiel pre extrémne nízke požiadavky na chladenie.

Každý stupeň vyžaduje presné riadenie prúdu a tepelné riadenie, aby sa zabránilo prehriatiu alebo strate účinnosti. Fuzhou X-Meritan Technology Co., Ltd. používa proprietárne riadiace obvody na udržanie optimálneho výkonu vo všetkých fázach.

3. Výhody oproti tradičným chladiacim systémom

Štvorstupňové TEC poskytujú jedinečné výhody, ktorým sa tradičné chladiace systémy, ako sú kompresory alebo kvapalinové chladenie, nemôžu rovnať:

1. Kompaktný a ľahký dizajn vhodný pre prenosné zariadenia.
2. Žiadne pohyblivé časti, výsledkom čoho je tichá prevádzka a minimálna údržba.
3. Presná regulácia teploty s rýchlou dobou odozvy.
4. Šetrné k životnému prostrediu, pretože nepoužívajú chladivá.
5. Spoľahlivý v drsnom prostredí, vrátane vákua a mikrogravitácie.

4. Kľúčové aplikácie v rôznych odvetviach

Štvorstupňové termoelektrické chladiče sa stali nevyhnutnými vo viacerých sektoroch:

• Lekárske a laboratórne vybavenie:Na udržiavanie presných teplôt v strojoch PCR, laserových diódach a spektrometroch.
• Výroba polovodičov:Chladenie citlivých doštičiek a elektronických komponentov počas výroby.
• Letectvo a obrana:Zabezpečenie spoľahlivej prevádzky v satelitoch a avioniky v extrémnych podmienkach.
• Spotrebná elektronika:Pokročilé chladenie pre fotoaparáty, CPU a prenosné chladiace systémy.
• Priemyselná automatizácia:Udržiavanie stabilných teplôt vo vysoko presných výrobných nástrojoch.

5. Metriky výkonu a technické špecifikácie

Pri výbere štvorstupňovej TEC je kľúčové porozumieť jej výkonnostným ukazovateľom:

6. Návrhové úvahy pre optimálny výkon

Pri navrhovaní štvorstupňového termoelektrického chladiaceho systému je potrebné venovať pozornosť niekoľkým faktorom:

• Účinnosť chladiča:Správne odvádzanie tepla z horúcej strany je rozhodujúce.
• Materiály tepelného rozhrania:Na minimalizáciu tepelného odporu používajte materiály s vysokou vodivosťou.
• Stabilita napájania:Zabezpečte presné napätie a prúd, aby ste zabránili tepelnému úniku.
• Zarovnanie fázy:Správne stohovanie zabraňuje nerovnomernému chladeniu alebo strate výkonu.
• Ochrana životného prostredia:Chráňte pred vlhkosťou, prachom a mechanickým namáhaním.

7. Tipy na inštaláciu a údržbu

Správna inštalácia a bežná údržba maximalizujú životnosť a efektivitu:

1. Zabezpečte rovné, čisté montážne plochy pre moduly TEC.
2. Medzi jednotlivými fázami naneste vysokokvalitnú teplovodivú pastu.
3. Na efektívne odvádzanie tepla používajte vhodné chladiče a ventilátory.
4. Pravidelne kontrolujte pripojenia a tepelné rozhrania.
5. Neprekračujte maximálne hodnoty napätia a prúdu.

8. Bežné problémy a odstraňovanie problémov

Napriek svojej spoľahlivosti môžu štyri fázy TEC naraziť na problémy, ak nie sú správne spravované:

• Nedostatočné chladenie:Často spôsobené zlým odvodom tepla alebo nedostatočným výkonom ovládačov.
• Prehrievanie:Môže sa vyskytnúť, ak je horúca strana zablokovaná alebo je účinnosť chladiča nízka.
• Elektrická porucha:Môže to byť spôsobené napäťovými špičkami alebo dlhotrvajúcim nadprúdom.
• Kondenzácia:Rýchle ochladenie môže viesť k hromadeniu vlhkosti, čo si vyžaduje ochranné opatrenia.

9. Často kladené otázky o štvorstupňových termoelektrických chladičoch

Otázka 1: Môžu štyri stupne TEC dosiahnuť mínusové teploty?
Odpoveď 1: Áno, pri správnom príkone a tepelnom manažmente môžu štyri stupne TEC dosiahnuť teploty pod -40 °C.

Q2: Ako dlho tieto zariadenia vydržia?
A2: Pri správnom používaní môžu spoľahlivo fungovať viac ako 50 000 hodín.

Q3: Sú energeticky účinné?
Odpoveď 3: Hoci nie sú také účinné ako tradičné kompresory pri vysokých zaťaženiach, TEC poskytujú presné, kompaktné a bezúdržbové chladenie.

Q4: Môžu byť použité vonku?
A4: Pri správnej ochrane životného prostredia a odvode tepla áno, ale extrémna vlhkosť a prach by sa mali zmierniť.

10. Záver a kontaktné informácie

Štvorstupňové termoelektrické chladiče predstavujú pokročilé riešenie pre presné a spoľahlivé chladenie v náročných prostrediach. Ich kaskádový dizajn umožňuje vynikajúce teplotné rozdiely, tichú prevádzku a dlhodobú spoľahlivosť.Fuzhou X-Meritan Technology Co., Ltd.ponúka riešenia na mieru pre medicínske, priemyselné a spotrebné elektronické aplikácie, ktoré zaisťujú optimálny výkon a odolnosť.

Ak sa chcete dozvedieť viac o našich štvorstupňových termoelektrických chladičoch alebo požiadať o cenovú ponuku,kontaktujte násdnes a zistite, ako môže Fuzhou X-Meritan Technology Co., Ltd. poskytnúť ideálne riešenie chladenia pre vaše potreby.
