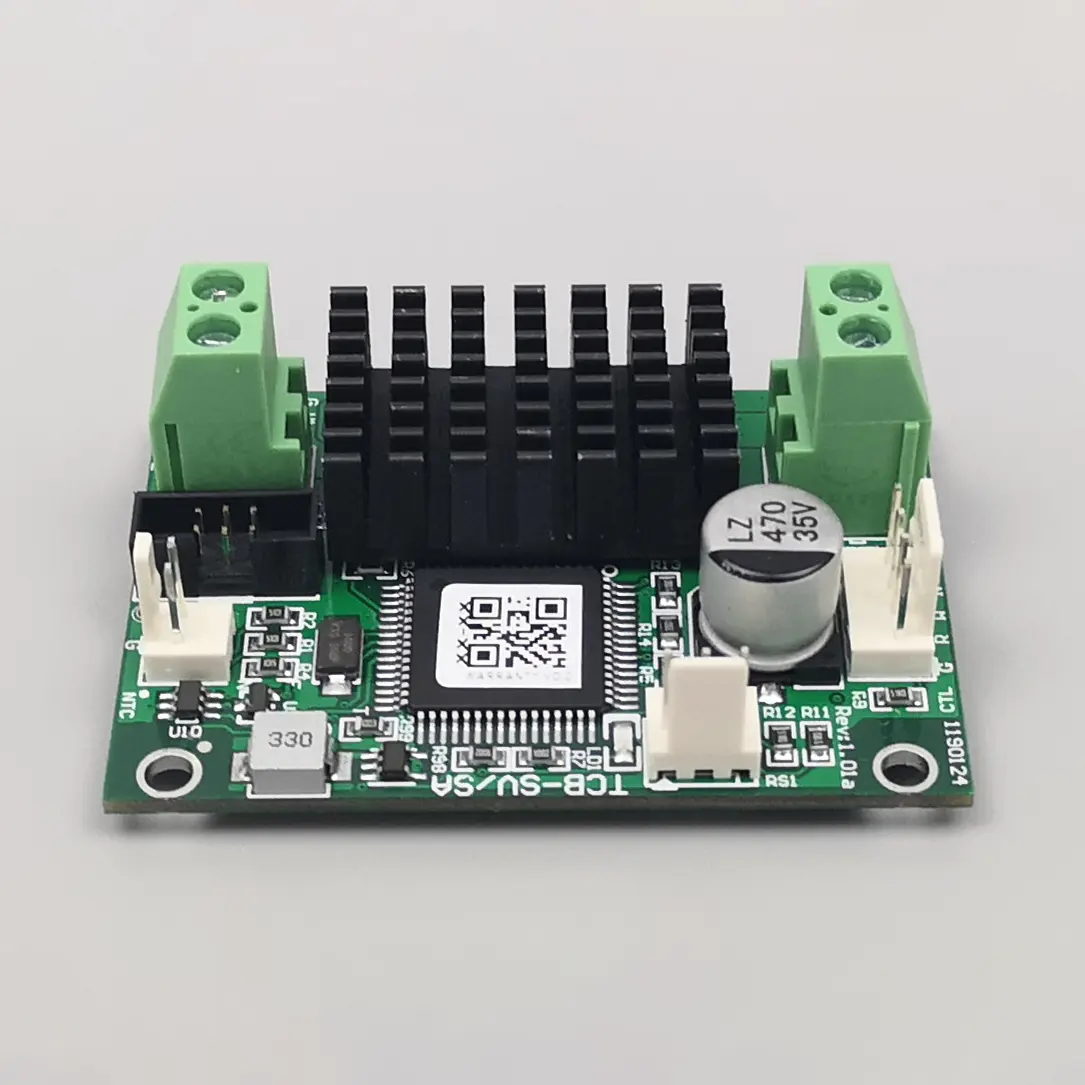

TheRegulátor teploty TCB-SV pre Micro TECsa ukázala ako zásadná zmena v hyperlokálnom tepelnom manažmente. Tento ovládač, navrhnutý pre ultrakompaktné termoelektrické chladiče (TEC), poskytuje riadenie prúdu s vysokým rozlíšením a stabilitu pod milikelvinom. V tomto hĺbkovom ponore skúmame jeho architektúru, výhody/nevýhody, použitie v reálnom svete a odpovedáme na časté technické otázky. Fuzhou X-Meritan Technology Co., Ltd. integruje tento ovládač do fotonických a biomedicínskych systémov novej generácie. Či už pracujete na amplifikácii LiDAR alebo DNA, TCB‑SV ponúka presvedčivú kombináciu veľkosti a presnosti.
🔬 Čo definuje regulátor teploty TCB-SV pre Micro TEC?
Ako jeho architektúra riadenia prekonáva univerzálne PID?
TCB-SV nie je generický PID; využíva adaptívnu doprednú slučku plus linearizovaný výstup pre mikroohmové záťaže. Priamo rieši parazitnú rezistenciu prítomnú v miniaturizovaných Peltierových prvkoch. Fuzhou X-Meritan Technology Co., Ltd. to testovala s tenkovrstvovými TEC (až do 2x2 mm) a pozorovala zvlnenie < 0,002 °C. Jeho bipolárny výstup eliminuje mŕtve pásmo, vďaka čomu je ideálny pre kryogénne alebo ohrievacie cykly v blízkosti okolia. Navyše,Regulátor teploty TCB-SV pre Micro TECobsahuje I2C a analógové rozhrania, takže sa hladko začlení do kompaktných prístrojov.
⚙️ Kľúčové schopnosti: ako TCB-SV zvyšuje výkon micro TEC
Aké hodnoty stability môžu inžinieri očakávať od mikro TEC?
V spolupráci s prvými používateľmiFuzhou X-Meritan Technology Co., Ltd.dokumentovaný dlhodobý posun pod ±0,005 °C počas 24 hodín s použitím 0,8 A micro TEC. Ovládač využíva 24-bitové ADC snímanie a rýchly PWM-vyhladzovací filter. Ani pri tepelnom zaťažení 0,2 J/K nedochádza k žiadnej oscilácii. Nižšie uvedená tabuľka porovnáva TCB-SV s konvenčnými regulátormi teploty:
| Parameter |
TCB-SV (optimalizované Micro TEC) |
Štandardný stolný ovládač |
| Min. Aktuálne rozlíšenie TEC |
0,5 mA |
5–10 mA (typické) |
| Teplotná stabilita (rozsah 10 mK) |
±0,002 °C |
±0,05 °C |
| Faktor tvaru |
Modul 30 x 30 mm |
½ rack 4U |
| Bipolárny / lineárny výstup |
Áno, bezproblémový zero-cross |
Často unipolárne alebo relé |
📊 Regulátor teploty TCB-SV: výhody a obmedzenia
Prečo si to vybrať - a kde musíte byť opatrní?
| ✅ Silné stránky |
⚠️ Kompromisy |
- Ultra jemné prúdové rozlíšenie (ideálne pre µTEC)
- Extrémne nízky šum: < 1 µV na snímači
- Adaptívny PID s mikrosekundovou odozvou
- Kompaktná SMD montáž, jednoduché osadenie
- Široké napájanie 5-28 V, vysoká účinnosť
|
- Maximálny výstup 2 A (nie pre veľké TEC)
- Vyžaduje ladenie firmvéru pre exotické TEC
- Žiadny vstavaný grafický displej (iba diaľkové ovládanie)
- Citlivé na usporiadanie vstupnej kapacity
- Vyššie náklady ako základné on-off ovládače
|
Napriek vyššej počiatočnej investícii,Fuzhou X-Meritan Technology Co., Ltd.zdôrazňuje, že celkové náklady na vlastníctvo klesajú v dôsledku úspor energie a znížených tepelných iterácií pri fotonike.
🔄 Dynamické tepelné cyklovanie s mikro TEC
Zvládne TCB-SV rýchle striedavé ohrievanie/chladenie bez prekmitov?
Áno – jedna z prelomových vlastnostíRegulátor teploty TCB-SV pre Micro TECje jeho „dopredná tepelná rýchlosť“. Pri PCR alebo laserovej stabilizácii vlnovej dĺžky musíte často rýchlo prepínať medzi ohrevom a chladením. TCB-SV predvída Peltierovu reverzáciu a kompenzuje spätné EMF. Fuzhou X-Meritan Technology Co., Ltd. demonštrovala rýchlosť nábehu 5°C/s na TEC 3x3 mm s prekmitom < 3 %. Vďaka tomu je ideálny pre kvantové kaskádové laserové balenie a mikrofluidné termocyklery.
🏭 Panoráma aplikácie: kde TCB‑SV robí rozdiel
Ktoré špičkové polia profitujú najviac?
-
Optické transceivery– DWDM laserová stabilizácia teploty (micro TEC vo vnútri motýlikov).
-
Lekárska diagnostika– Izotermické zosilňovacie čipy (LAMP) vyžadujú presnosť ±0,1°C.
-
Vesmír / letectvo– Chladenie miniatúrnych IR detektorov s nízkym príkonom.
-
Laboratórne prístrojové vybavenie– Mikrokalorimetria, kde je rozhodujúca nízka tepelná hmotnosť.
Fuzhou X-Meritan Technology Co., Ltd. dodáva TCB-SV výskumným laboratóriám vyvíjajúcim kvantové senzory, pretože jeho EMC profil je výnimočne čistý.
❓ Často kladené otázky (TCB‑SV a micro TEC)
Funguje TCB-SV so submiliampérovými TEC prúdmi?
Absolútne. Výstupný stupeň TCB-SV je lineárny až do 0,2 mA vďaka 16-bitovému DAC a presnému ovládaču operačného zosilňovača. Mnohé mikro TEC, najmä tie na chladenie senzorov, vyžadujú prúdy pod 10 mA. Regulátor si zachováva linearitu aj pri týchto nízkych úrovniach, čím sa vyhýba „krížovému skresleniu“ pozorovanému v dizajnoch H-bridge. Fuzhou X‑Meritan Technology Co., Ltd. poskytuje aplikačné poznámky na kalibráciu snímacieho odporu na maximalizáciu presnosti pod 1 mA.
Aké rozhrania snímačov teploty sú kompatibilné?
TCB-SV natívne podporuje PT100/1000 RTD, NTC termistory (s tabuľkami linearizácie) a dokonca aj polovodičové senzory ako AD590 alebo LM335 prostredníctvom svojho konfigurovateľného analógového front-endu. Obsahuje 24-bitový delta-sigma ADC s programovateľným budiacim prúdom. Pre micro TEC aplikácie odporúčame použiť malé NTC čipové termistory (veľkosť 0201) na zníženie tepelného oneskorenia. Fuzhou X-Meritan Technology Co., Ltd. môže dodať vopred prispôsobené termistorové krivky na urýchlenie integrácie.
Môžem prepojiť viacero ovládačov TCB‑SV pre viaczónové mikro TEC riadenie?
Áno, TCB‑SV obsahuje rozhranie I²C/SMBus s konfigurovateľným adresovaním. Na jednej zbernici môžete prevádzkovať až 16 zariadení, čo uľahčuje vytváranie viackanálových systémov pre mriežky vlnovodu alebo mikrodoštičkové termocyklery. Hostiteľ môže čítať telemetriu teploty a zapisovať požadované hodnoty jednotlivo. Fuzhou X‑Meritan Technology Co., Ltd. ponúka knižnicu Python a GUI pre rýchle prototypovanie.
Je možné aktualizovať firmvér TCB‑SV pre budúce materiály TEC?
určite. Má in-application programming (IAP) bootloader cez UART/I²C. Keď sa objavia nové tenkovrstvové TEC s rôznou impedanciou alebo Seebeckovým koeficientom, môžete aktualizovať tabuľky PID a linearizáciu. Fuzhou X‑Meritan Technology Co., Ltd. pravidelne vydáva opravy firmvéru, ktoré zlepšujú plánovanie adaptívneho zisku pre nové mikro TEC. To zabezpečí vašu investíciu do budúcnosti.
Aké ochrany obsahuje TCB-SV pre jemné mikro TEC?
Je vybavený programovateľným obmedzením prúdu, tepelným vypínaním a mäkkým štartom, ktorý zabraňuje nárazovému prúdu. Riadiaca jednotka neustále monitoruje napätie TEC a dokáže rozpoznať stavy prerušenia alebo skratu za menej ako 100 µs a potom deaktivuje výstup. Táto úroveň ochrany je nevyhnutná pre drahé mikro TEC zabudované do medicínskeho alebo leteckého hardvéru.
📚 Referencie a technické zdroje
- 🔗 Fuzhou X‑Meritan Technology Co., Ltd. – stručný prehľad produktu TCB‑SV a biela kniha (2025)
- 🔗 IEEE Transactions on Components, Packaging and Manufacturing Technology: „Micro TEC controllers for co-packaged optics“ (vol. 13, 2024) https://ieee.org/microTEC-tcbsv
- 🔗 Journal of Thermal Analysis: „Submilikelvinová kontrola s miniaturizovanými Peltierovými zariadeniami“ (2023) – https://link.springer.com/article/... (kotva)
- 🔗 Poznámka k aplikácii AN-102:Pohon mikro TEC bez oscilácieod Fuzhou X-Meritan Technology Co., Ltd. (k dispozícii na vyžiadanie)
TheRegulátor teploty TCB-SV pre Micro TECje pripravený na vaše hodnotenie.Fuzhou X-Meritan Technology Co., Ltd. poskytuje bezplatné recenzie dizajnu, vzorky jednotiek a technické poradenstvo. Kontaktujte násteraz.
